موتور خودرو چیست؟ -تعریف موتور خودرو

موتور خودرو مجموعه از تجهیزات مکانیکی و الکترونیکی است که در کنار یکدیگر

باعث تولید قدرت می‌شوند و خودروها با توجه به کاربری مطلوب از موتورهای مناسب خود

استفاده می‌کنند و معمولا بر اساس  نوع سیلندر و آرایش سیلندرها نام گذاری می‌شوند.

شکل ، اندازه و روش کار موتورهای نصب شده بر روی خودروها ،

در درجه اول ، بستگی به نوع سوخت مصرفی خودرو دارد. مثلا اگر سوخت خودرویی انرژی الکتریکی باشد

، باید برای به حرکت درآوردن آن از موتور الکتریکی استفاده شود؛

با توجه به اینکه سوخت مصرفی اکثر خودروها بنزین می باشد و

در اکثر خودروهای بنزینی از موتور احتراق داخلی استفاده می شود .

شایان به ذکر است که بدانیم مهم ترین قطعات موتور خودرو سیلند و پیستون آن می باشد.

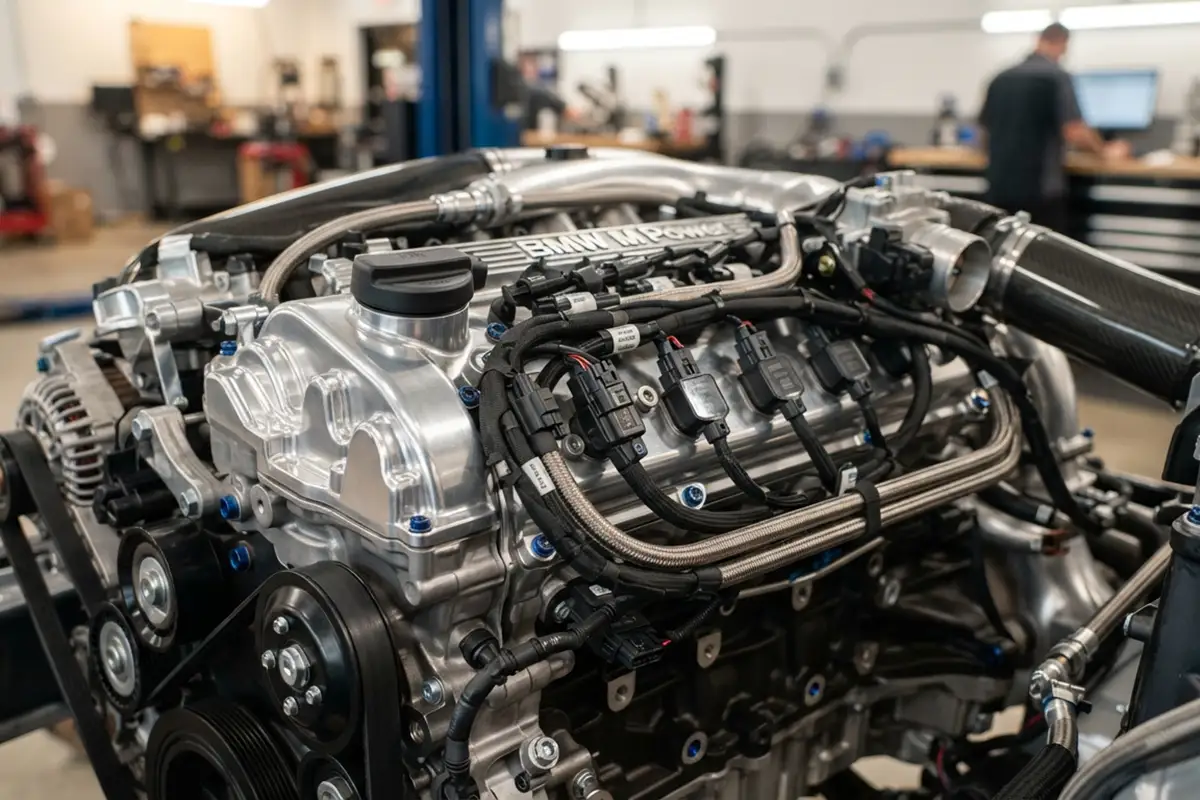

 اجزای تشکیل دهنده موتور خودرو

بلوک سیلندر موتور خودرو

بلوک سیلندر محلی است که در آن سیلندرها تعبیه شده است.

حرکت رفت و برگشت پیستون درون سیلندرها انجام می‌شود.

بد نیست بدانید حرکت پیستون، انرژی خود را از احتراق حاصل از سوخت و اکسیژن می‌گیرد.

به عبارت دیگر این بلوک قطعه­‌ای ریخته­‌گری از جنس چدن یا آلومینیوم می‌­باشد

که در مواقع فوند‌انسیون تشکیل یک موتور احتراق داخلی را به وجود می­‌آورد.

سرسیلندر موتور خودرو

سرسیلندر محل قرارگیری اتاقک احتراق، شمع و سوپاپ‌های دود و هوا که در

انجام واکنش احتراق نقش دارند، می‌باشد. این قطعه آلومینیومی

قسمت بالای بلوک سیلندر که محفظه اتاق احتراق و سوپاپ‌های دود و بنزین،

منیفولد گاز و هوا، میل سوپاپ‌ها، محل نصب شمع موتور و تایپیت‌ها را شامل می‌شود.

همچنین بخاری آب و روغن نیز داخل قطعه سرسیلندر جهت

خنک کاری محفظه احتراق موتور خودرو طراحی شده است.

واشر سرسیلندر خودرو

قطعه واشر سرسیلندر باعث آب‌بندی سطوح اتصال سرسیلندر به بلوک سیلندر می‌شود.

از طرف دیگر مانع نشت مایعات به خارج از بلوک سیلندر می‌گردد.

میل لنگ

میل لنگ یکی از اصلی‌ترین اجزا موتور خودرو های احتراق داخلی است.

وظیفه اصلی آن تبدیل حرکت خطی پیستون‌ها به حرکت دورانی می‌باشد.

به این مفهوم که این قطعه نیرویی که بر اثر حرکت رفت و برگشت پیستون ایجاد می‌شود

را به حرکت دورانی برای چرخش و حرکت چرخ‌ها تبدیل می‌کند

میل سوپاپ

میل بادامک یا میل سوپاپ وظیفه اصلی باز و بسته کردن سوپاپ‌های ورودی و خروجی را دارا می‌باشد.

در حقیقت این قطعه توسط بادامک‌هایی که دارد، زمان باز و بسته شدن سوپاپ‌های دود و هوا را انجام می‌دهد.

سوپاپ‌های ورودی همان سوپاپ‌های ورود سوخت و هوا به داخل سیلندر است.

سوپاپ‌های خروجی همان سوپاپ‌های خروج دود از سیلندر است.

پیستون موتور خودرو

پیستون جزئی از موتورهای رفت و برگشتی، پمپ‌ها و کمپرسورهای رفت و برگشتی می باشد

کهاین قطعه در داخل سیلندر قرار می‌گیرد و حرکت رفت و برگشتی را انجام می‌دهد.

پیستون بخش متحرکی است که در داخل یک سیلندر قرار می‌گیرد. نقش پیستون در موتورها،

انتقال نیرو از گازهای در حال انبساط در داخل سیلندر به میل‌لنگ با استفاده از یک میلهٔ رابط یعنی همان شاتون است

رینگ‌های پیستون

رینگ در اصطلاح به حلقه‌های فلزی گفته می‌شود که روی پیستون قرار می‌گیرد.

این حلقه‌ها که از جنس چدن ساخته شده‌اند.

رینگ‌های پیستون وظیفه آب‌بندی حرکت پیستون‌ها در سیلندرها را بر عهده دارند.

شمع خودرو

شمع‌ها یکی از مهم‌ترین قسمت‌های سیستم احتراق محسوب می‌شوند.

ایجاد جرقه جهت احتراق مخلوط سوخت و هوا را بر عهده دارد.

وقتی شما استارت می‌زنید باعث ایجاد جرقه‌ای در شمع‌ها شده

که این خود سبب احتراق مخلوط هوا و سوخت درون سیلندرها و در نهایت روشن شدن موتور می‌شود.

تسمه تایم خودرو

می‌توان گفت که این قطعه میل‌لنگ و میل‌سوپاپ را به منظور زمان‌بندی دقیق به یکدیگر متصل می‌کند.

در نتیجه تسمه تایم حرکات پایین و بالای موتور را با یکدیگر هماهنگ می‌کند.

سمه تایم قطعه‌ای از جنس لاستیک است. این قطعه به صورت دندانه‌ای می‌باشد تا

مانع از لغزیدن تسمه شود. وظیفه اصلی آن اطمینان حاصل کردن از

زمان‌بندی صحیح باز و بسته شدن سوپاپ‌ها با توجه به حرکت پیستون‌ها در سیلندر است.

فلایویل موتور خودرو

فلایویل یکی از مهم­ترین قطعات در خودرو می‌­باشد که نقش انتقال قدرت از موتور خودرو به گیربکس را ایفا می‌­کند.

فلایویل قطعه­‌ بشقاب مانند سنگینی است که به وسیله­ پیچ و مهره به میل ­لنگ متصل شده است.

شاتون

شاتون قطعه‌ای است اهرمی شکل که در موتور خودرو ها پیستون را به میل لنگ متصل می‌کند.

این قطعه وظیفه اتصال پیستون و میل لنگ به یکدیگر را به عهده دارد.

سوپاپ دود و هوا موتور خودرو

جهت ورود هوا و خروج اگزوز کانال‌های هوا و دود در سر سیلندر تعبیه شده است

که این کانال‌ها بوسیله سوپاپ‌های دود و هوا از محفظه احتراق جدا می‌شوند.

وظیفه سوپاپ دود و هوا باز و بسته کردن محل ورود مخلوط سوخت و هوا و خروج دود از اتاقک احتراق را به عهده دارند.

فنر سوپاپ موتور خودرو

فنر سوپاپ فنری است که کمک می‌کند تا سوپاپ در جای خود ثابت شود.

این فنر با فشاری که بر سوپاپ‌ها ایجاد می‌کند تسهیل حرکت این قطعات را به عهده دارند.

برای سوار کردنو درآوردن موتور خودرو از چه تجهیزات تعمیرگاهی استفاده می شود؟

برای تعمیر موتور خودرو و برای جا به حایی بهتر و راحت تر آن از دستگاه موتور درار یا جک موتور درار استفاده می کنند.

آشنایی با جک موتور درار خودرو

جک موتور درآر یا جرثقیل موتوردرار در ظرفیتهای مختلف ۱ تن و ۲ تن و ۳ تن وجود دارد

که تمامی مدل ها تاشو و قابل حمل بوده و در مدلهای تک سرعته و دوسرعته قابل تنظیم موجود می باشند

و قدرت بالابری و لیفت کردن موتور توسط فشار روغن هیدرولیک و

با ستون قابل رگلاژ به واسطه داشتن تسمه ها و زنجیرهای قدرتمند دارا می باشند.

سخن آخر>> برای آشنایی با تجهیزات تعمیر گاهی مثل

تجهیزات شاسی کشی و تجهیزات معاینه فنی خودرو و موتور سیکلت از

صفحات مربوط به هر یک سایت رادمن را دنبال کنید
