با افزایش عرضه خودروهای مدرن در بازار کشور و همچنین ارتقا کیفی خودروهای داخلی، نیاز به تجهیزات بروز و دقیق در حوزه تنظیم زوایا چرخ خودرو یا همان میزان فرمان خودرو ضروری شده است. در سالهای اخیر با افزایش تقاضا خرید دستگاه میزان فرمان دیجیتالی یا کامپیوتری بعنوان راهکاری در مقابل روشهای سنتی، متاسفانه اطلاعات خریداران بشدت ضعیف و دارای خطاهایی است که موجبات فروش تجهیزات بی کیفیت را در کشور فراهم کرده است. به همین دلیل در این مقاله رادمن قصد دارد شمارا با تمام مفاهیم و جزییات تجهیزات میزان فرمان یا تنظیم زوایای چرخ آشنا کنیم.
کلمه‌ی میزان فرمان یک غلط مصطلح در فارسی است. کلمه‌ی تنظیم زوایای چرخ که در زبان انگلیسی wheel alignment گفته میشود، عبارت درست‌تری برای این منظور است. عملیات میزان فرمان مصطلح، در واقع عملیات تنظیم زاوایای چرخ است و میزان فرمان به تنظیم غربیلک فرمان اطلاق میشود.همین اشتباه باعث وجود ابهاماتی مانند اول بالانس باید انجام شود یا میزان فرمان و یا بعد از تعویض لاستیک میزان فرمان لازم است؟، در نظر مصرف کنندگان میگردد.
مطالعه بیشتر
اگر جواب سوالات فوق را نمیدانید، مقاله بعد از تعویض لاستیک میزان فرمان لازم است؟ اول بالانس یا میزان فرمان؟ را مطالعه کنید.
همانطور که میدانید چرخ ها توسط سیستم تعلیق به خودرو متصل هستند. این اتصال‌ها موجب بوجود آمدن زوایایی میگردد که اگر تنظیم نباشند، میتواند موجب استهلاک شدید لاستیک و خرابی زودرس سیستم تعلیق و فرمان شوند. در حال حاضر عملیات میزان فرمان به دو روش صورت میپذیرد. روش سنتی که هنوز هم طرفدارانی دارد و روش میزان فرمان با دستگاه. پس طبق مطالب گفته شده، دستگاه میزان فرمان وظیفه دارد زوایای سیستم تعلیق و چرخ را اندازه‌گیری کند و آن را با مقادیر استاندارد که برای هر خودرو توسط کمپانی سازنده آن مشخص میگردد مطابقت دهد.دستگاه میزان فرمان با استفاده از تکنولوژی‌های دقیق، داده‌های مربوط به زاویه چرخ‌ها را جمع‌آوری و با مقادیر تعیین‌شده از سوی خودروسازان مقایسه می‌کند. تنظیمات این دستگاه در تعمیرگاه‌ها شامل:
اهمیت دقت در میزان فرمان یا تنظیم زوایای چرخ در خودروها جهت افزایش ایمنی و عملکرد بهینه خودرو موضوعی غیر قابل انکار است. با توجه به ماهیت فرآیند تنظیم زوایای چرخ یا میزان فرمان که بر اساس سنجش زوایای اجزا سیستم تعلیق و چرخ است، دقت تمامی چیزی است که به آن نیاز داریم! در صورت نبود دقت لازم و کافی، تمامی خسارات بیان شده برای خودرو قابل پیش‌بینی است.
منظور از دقت در این فرآیند، مقیاسی از واحدی کوچک مانند درجه است! زوایای اصلی خودرو نیاز به دقتی در حد ثانیه (هر درجه 60 ثانیه است) دارند که با روشهای سنتی به هیچ وجه قابل اندازه گیری نیست! از این رو راهکار استانداردی بجز استفاده از دستگاه میزان فرمان در مراکز خدمات خودرویی باقی نمی‌ماند.
جهت ورود به صفحه محصولات میزان فرمان رادمن،مقایسه قیمت و خرید
نقش دستگاه میزان فرمان در مجموعه خدمات خودرو، نقشی بسیار کلیدی و استراتژیک است بطوریکه در تعمیرگاه‌های حرفه‌ای، استفاده از دستگاه میزان فرمان برای حفظ عملکرد خودرو مطابق با استانداردهای بین‌المللی ضروری است. تولیدکنندگان مطرح صنعت خودروسازی، معیارهای دقیقی برای تنظیم زوایای چرخ هر خودرو تعیین کرده‌اند که بدون استفاده از دستگاه قابل اعمال نیست. رعایت این استانداردها در تعمیرگاه‌ها جهت خودروهای ورودی یا تحویلی، از بروز مشکلات فنی در خودرو جلوگیری می‌کند.
با توجه به حساسیت خودروهای امروزی نسبت به تنظیمات فرمان، استفاده از دستگاه میزان فرمان در تعمیرگاه‌ها یک ضرورت است. برخی از دلایل کلیدی این ضرورت عبارت‌اند از:
نبود این تجهیزات، نشانگر ناقص بودن خدمات یک مجموعه است. از طرفی فرآیند میزان فرمان به تنهایی میتواند موضوع یک تعمیرگاه شخصی با سود بسیار بالا باشد. در حال حاضر با افزایش خودروهای مدرن در بازار، نیاز به تجهیزاتی استاندارد با نتیجه مطلوب، باعث ارتقا یک کسب و کار در حوزه خدمات خودرو است.
دستگاه میزان فرمان نه‌تنها یک ابزار کمکی در تعمیرگاه‌ها است بلکه بخش مهمی از فرآیند نگهداری و سرویس استاندارد خودروها محسوب میشود. تنظیم صحیح میزان فرمان مطابق با معیارهای جهانی تضمین‌کننده عملکرد صحیح خودرو در طول عمر مفید آن است و هر تعمیرگاهی که به دنبال رعایت استانداردهای حرفه‌ای است، باید از این فناوری بهره ببرد.
در مراکز مجاز و نمایندگی‌های مجاز خدمات خودرو، تجهیزات میزان فرمان یک الزام است. اما کیفیت و صحت عملکرد آن، موجب رضایت مشتریان از مجموعه خواهد شد و به ارتقا برند نمایندگی کمک خواهد کرد. متاسفانه با افزایش عرضه تجهیزات بی کیفیت در بازار، نمایندگان صرفا از روز ناآگاهی، اقدام به تهیه تجهیزاتی می‌کنند که قدرت رفع مشکل خودروهای تحت پوشش را نداشته و موجب عدم رضایت مصرف‌کننده می‌شوند. همچنین هزینه‌های تعمیرات و نگهداری گزافی را به مجموعه وارد می‌کنند.
مطالعه بیشتر
الزامات ISQI در مورد میزان فرمان خودرو در نمایندگی‌های مجاز خدمات خودرو چیست؟
عمده ترین مزایا انجام فرآیند با دستگاه را میتوان به این شکل بیان نمود:
پیشنهاد مطالعه بیشتر
در مقاله چرا دستگاه میزان فرمان جایگزین بهتری برای روش سنتی است؟ تمامی جوانب روش سنتی و نوین مورد بررسی قرار گرفته است. میتوانید جهت افزایش اطلاعات خود مقاله فوق را مطالعه کنید.
بزرگترین معضل استفاده از روشهای سنتی، تعداد زوایایی است که میتوان با آن روش (با فرض دقت یکسان) سنجید میتواند باشد. همانطور که میدانید خودروها دارای بیش از 7 زاویه اصلی هستند. روشهای سنتی در نهایت میتوانند سه زاویه (کمبر-کستر-تو) را بسنجند. در صورتی که عدم تنظیم 4 زاویه‌ی بعدی، مشکلات زیادی را در خودرو ایجاد خواهد کرد.
همچنین روش سنتی این سه زاویه را در نهایت میتواند صفر کند! در صورتی که مقدار این زوایا در خودروهای بروز، ترجیحا صفر نیست! بلکه دارای محدوده مشخصی از واحد درجه و زیر واحد ثانیه است. این مقادیر با متر و میله به هیچ وجه قابل سنجش و تنظیم نیستند. این محدودیت را با توجه به متحرک بدون محور عقب خودروهای جدید، میتوان به محور عقب نیز تعمیم داد.
پس عواقب استفاده از روشهای سنتی یا استفاده از میله میزان فرمان و متر را میتوان آسیب‌های جدی به سیستم تعلیق و لاستیک عنوان نمود.
با توجه به مطالب گفته شده، دستگاههای میزان فرمان ساخته شده و شروع به تکامل کردند. وجه مشترک همه‌ی تجهیزات ساخته شده در این حوزه، افزایش تعداد و دقت اندازه‌گیری زوایا قابل اندازه‌گیری و سرعت انجام فرآیند است. بر این اساس میتوان تکنولوژی دستگاههای میزان فرمان را به سه دسته اصلی تقسیم بندی کرد:
از طرفی میتوان دستگاههای میزان فرمان را با توجه به کاربرد به دو دسته تقسیم کرد:
مطالعه بیشتر
جهت آشنایی دقیق و مقایسه انواع تکنولوژی دستگاههای میزان فرمان،مقاله انواع تکنولوژی‌های دستگاه میزان فرمان: دیجیتالی، سه بعدی و لیزری را مطالعه نمایید.
خودروهای سواری دارای ۷ زاویه‌ی اصلی شامل موارد زیر هستند:
در خودروهای قدیمی بیشتر این زوایا ثابت و غیر قابل تغییر بودند. اما به تدریج و با پیشرفت تکنولوژی ساخت خودرو قابل تغییر شدند. دستگاههای طراحی شده برای این خودروها نیز با موج پیشرفت آنها بروز شدند تا بتوانند تمام زوایا را پوشش دهند. در خودروهای جدید که چرخ‌های عقب مانند چرخ‌های جلو فرمان‌پذیر است، باید از دستگاههای بروز برای تنظیم زوایای آنها استفاده کرد. بر این اساس نوع زوج چشمی از 4 سنسور شروع به تکامل گردید و رفته رفته به 6 و 8 سنسور رسید تا تمام زوایا را پوشش دهد. پس از آن با توجه به محدودیت‌های نوع زوج چشمی، دستگاه میزان فرمان سه بعدی وارد عمل شد و آخرین تکنولوژی تعمیرگاهی را در این زمینه توسعه داد. هر یک از این تجهیزات در ادامه بصورت تخصصی بررسی شده است.
مطالعه بیشتر
اگر با زوایای اصلی سیستم تعلیق و چرخ خودرو آشنایی ندارید، به مقاله آشنایی با زوایای خودرو در میزان فرمان (کمبر، کستر و سایر زوایا) مراجعه کنید.
اولین نوع از دستگاههای میزان فرمان، دستگاههای زوج چشمی یا CCD هستند. این نوع بسیار محبوب است و همچنان نیز در حال تولید است.دستگاه میزان فرمان زوج چشمی که به کامپیوتری نیز مشهور است، دارای انواع 4، 6 و 8 سنسوره هستند. روند تکامل این نوع، از دستگاههای ۴ سنسور آغاز شد. این دستگاه فقط برای چرخ‌های جلو زوایا را میخوانند. چون زوایای چرخ عقب خودروهای قدیمی، قابل تغییر نبود. در بروزرسانی بعدی، دستگاههای ۶ سنسور وارد بازار شدند که برخی زوایای قابل تنظیم عقب را نیز میخواندند. در نوع ۸ سنسوره که آخرین نسخه این دستگاه‌هاست، تمامی زوایای چرخ عقب و جلو قابل خواندن است. شرکت رادمن قادر به تامین این نوع دستگاه از برند مطرح راوالیولی ایتالیا است و تمامی مدل‌های این برند را تامین می‌کند.
.
اساس کار این دستگاه همانطور که از نام آن (زوج چشمی یا CCD) مشخص است، استفاده از سنسورهای مادون قرمز دو به دو است. با قرار گرفتن دو سنسور روبروی هم و ارسال امواج، زوایا خوانده شده و به واحد پردازش یا میجرینگ‌هد ارسال میگردد. نتایج این سنجش توسط کامیپوتر بصورت گرافیکی و اعداد، در اختیار تکنسین قرار میگیرد تا بصورت لحظه‌ای با تغییر پارامترها، زوایا را به محدوده مورد نظر برسانند.
مزایا
معایب
پیشنهاد محصولی
دستگاه میزان فرمان کامپیوتری دیجیتالی یا زوج چشمی CCD
خودروهای سواری

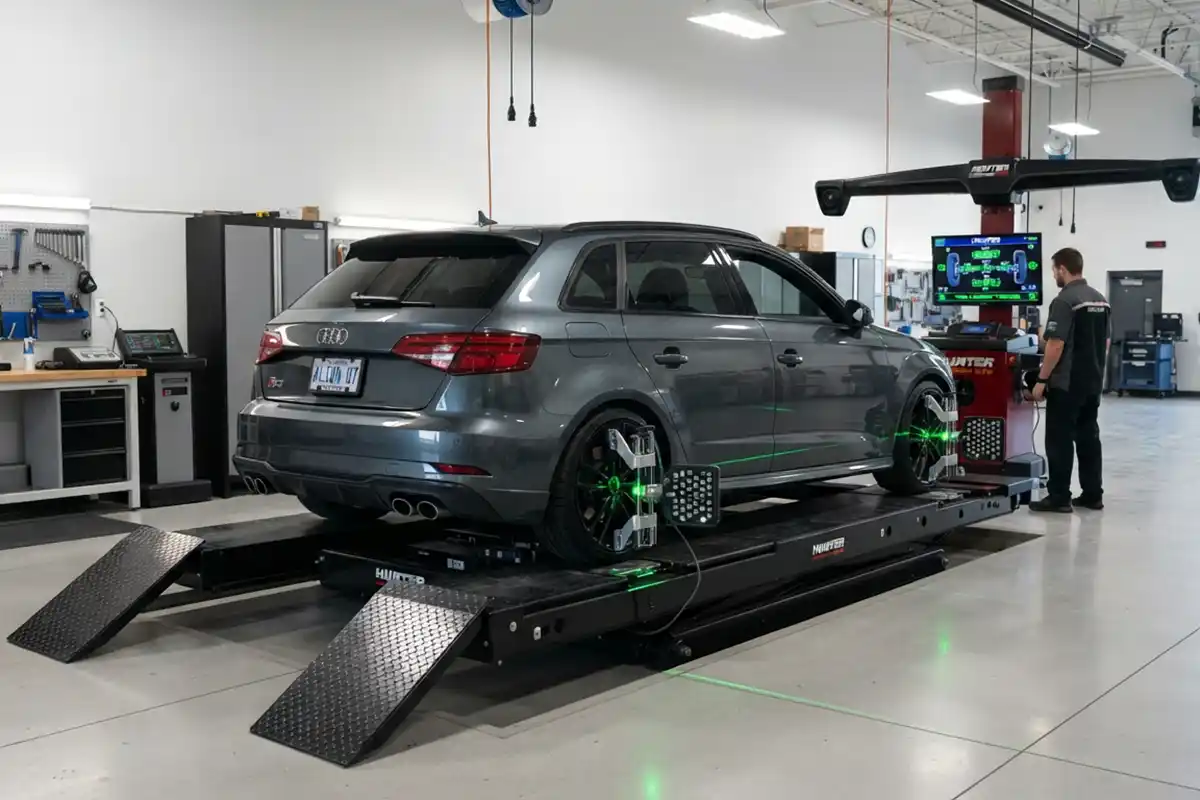

میزان فرمان سه بعدی را میتوان آخرین تکنولوژی حال حاضر در مراکز خدمات خودرویی (نه خط تولید) دانست. دستگاه میزان فرمان 3D طراحی شد تا محدودیت‌های کار با دستگاههای زوج چشمی را تسهیل کند. فرآیند میزان فرمان با این تجهیز، از سرعت انجام بالایی برخوردار است. قابلیت نصب دوربین (که با نام پروژکتور نیز مشهور است)، روی جک و جدا شدن آن از روی میجرینگ هِدها، باعث کاهش خسارت و صدمه به سنسورها شده است. همچنین کالیبراسیون دستگاه بدلیل بروزرسانی‌های انجام شده، بسیار پایدار است.
دلیل نامگذاری این تجهیزات، استفاده از تکنولوژی تصویر برداری سه بعدی در این تجهیزات است. فناوری 3D کامپوزیشن استفاده شده در این تجهیزات، پیشرفت بزرگی را در صنعت تجهیزات تست خودرو رقم زده است. این تکنولوژی با استفاده از سنسورهای تصویری و الگوریتم‌های پیشرفته جهت اندازه گیری زوایا، دقت و سرعت فرآیند را چندین برابر کرده است. سازوکار این تجهیزات به این صورت است که توسط سنسورهای تصویری و رفلاکتورهای نصب شده روی چرخ‌ها، تصاویر دقیق گرفته شده و به واحد پردازش ارسال میگردد. این اطلاعات بعد از پردازش توسط رابط گرافیکی (نرم افزار فارسی سازی شده) به اپراتور نمایش داده میشود.
مزایا
پیشنهاد محصولی
دستگاه میزان فرمان کامپیوتری سه بعدی 3D
خودروهای سواری
در میان انواع دستگاه میزان فرمان خودرو، میتوان به میزان فرمان خودروهای سنگین اشاره کرد. تردد خودروهای سنگین از جاده‌های مختلف و بعضا غیر استاندارد، تاثیر بسیاری روی زوایای سیستم تعلیق و جلوبندی آنها دارد. از این رو دستگاه میزان فرمان چرخ سنگین، دستگاهی پرطرفدار بین تعمیرکاران خودروهای سنگین است. با توجه به اینکه رانندگان این خودروها معمولا به‌صورت بارگیری شده برای تعمیرات اقدام می‌کنند، دستگاههای میزان فرمان باید دارای برنامه‌های پیشرفته جهت میزان کردن تمامی چرخ‌ها و محورها داشته باشند. با توجه به چند محوره بودن این خودروها، و تعداد ثابت 4 عدد میجرینگ هد، برای انجام عملیات میزان فرمان باید تعداد محورها را برای نرم افزار تعریف کنیم. پس از آن نرم افزار ترتیب باز و بست چشمی ها را به اپراتور نمایش میدهد تا طبق الگوریتم خاصی فرآیند انجام پذیرد.
معمولا در خودروهای سنگین از دستگاه میزان فرمان زوج چشمی استفاده میگردد. در دستگاه میزان فرمان سنگین، تغییراتی در نرم افزار و ظاهر دستگاه ایجاد شده است. همچنین بازو‌های برخی از این دستگاه‌ها، دارای زاویه در قسمت جلو است تا سپر خودرو، موجب عدم ارتباط چشمی‌ها نشوند.
پیشنهاد محصولی
دستگاه میزان فرمان کامپیوتری دیجیتالی یا زوج چشمی CCD
خودروهای سنگین

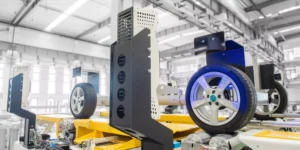

آخرین تکنولوژی دستگاههای میزان فرمان را میتوان به میزان فرمان‌های غیر تماسی Touchless که به لیزری نیز مشهورند نسبت داد. این نوع که بیشتر در خطوط تولید خودروهای پیشرفته توجیه دارد، بدون نیاز به باز و بست سنسور و فقط با عبور خودرو از محلی مشخص (بین دو میجرینگ حد ثابت)، میتواند بسرعت زوایا را بسنجد. همانطور که گفته شد این نوع دستگاه در خطوط مونتاژ خودرو و در بخش تست آخر خط EOL کاربرد دارند.
میتوانید دستگاه میزان فرمان لیزری را جهت خطوط تولید خودرو از رادمن تهیه نمایید. برای این منظور با کارشناسان ما در ارتباط باشید.

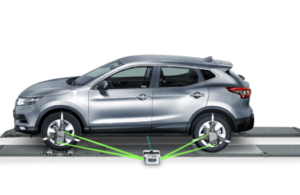

این دستگاه با استفاده از فناوری اسکن سه بعدی مبتنی بر لیزر مادون قرمز، بدون نیاز به اتصال به خودرو و صرفا با تابش نور (لیزر)، قادر است زوایای چرخ را در کسری از ثانیه محاسبه کند. اطلاعات چرخ خودرو با بانک داده سازنده خودرو تطبیق داده شده و در صورت تناقض به اپراتور اخطار داده میشود.
مزایا
پس از بررسی اطلاعات داده شده تا اینجا، به مقایسه تکنولوژی‌های میزان فرمان میپردازیم تا انتخاب برای شما آسان شود. در این مقایسه تمامی سعی ما بر این است که شما بتوانید بهترین انتخاب طبق نیازتان را داشته باشید. قبل از مقایسه باید چند عامل مهم در تصمیم گیری شما تایین تکلیف شود. مهمترین عامل ظرفیت کاری شماست که به طبع آن، نوع کسب و کار شما مهم خواهد شد. شما تولید کننده خودرو هستید؟ یا نمایندگی مجاز و یا یک تعمیرگاه شخصی؟ در هر کدام از این حالات، ظرفیت کاری و سرعت متفاوت است و عامل تایین کننده‌ای در انتخاب دستگاه مناسب. مورد بعدی نوع خودروهایی است که به آنها خدمات می‌دهید. در ادامه سعی کردیم این موارد را کاملا بررسی کنیم.
اگر به سوالات بخش قبل جواب داده باشید، در این بخش تصمیم گیری برای شما بسیار آسان است. همانطور که گفته شد، دستگاه میزان فرمان زوج چشمی یا کامپیوتری 8 سنسور، در ظرفیت های کاری کم و متوسط بسیار پرقدرت عمل خواهد کرد. همچنین برخی از نمایندگی‌های خودروسازان نیز با توجه به ترافیک کاری از این تجهیزات و از نوع 8 سنسور آن بهره می‌برند. در ترافیک‌های کاری سنگین، با توجه به سرعت فوق العاده دستگاه میزان فرمان سه بعدی، بهترین انتخاب میتواند باشد.
مورد بسیار مهم در این بخش، برند تجهیزات است. در برند راوالیولی ایتالیا که توسط رادمن در کشور تامین میگردد، دقت دستگاه زوج چشمی و سه بعدی، تفاوتی ندارند و صرفا سرعت انجام کار متفاوت است. از این رو براحتی میتوان طبق ظرفیت کاری، بین دو نوع انتخاب انجام داد. از نظر قیمت دستگاه نیز، طبیعتا نوع سه بعدی با توجه به امکانات و تکنولوژی قوی تر، دارای قیمت بیشتری خواهد بود.

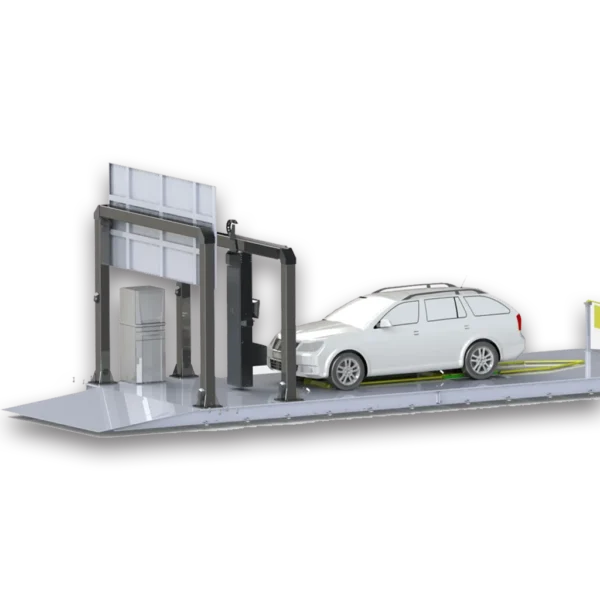

این قیاس در خطو تولید خودرو در بخش تست‌های آخر خط EOL و بخش اداره تحویل خودرو کاربرد خواهد داشت. طبق ظرفیت خط و بودجه مشتری جهت تجهیز خط تولید خود، میتوان هم از تجهیزات میزان فرمان لیزری بهره جست و هم از نمونه‌های تعمیرگاهی سه بعدی. مرسوم است که در بسیاری از خطوط تولید با ظرفیت تولید کم و متوسط، از تجهیزات تعمیرگاهی استفاده شود. این انتخاب در هزینه‌های تولید بسیار تاثیر گذار است. در خطوط تولید با ظرفیت تولید بالا، قطعا بهترین انتخاب، میزان فرمان غیر تماسی یا Touchless است که رادمن قابلیت تامین آن را داراست.
پیشنهاد رادمن در این حوزه، استفاده از دستگاه میزان فرمان سه بعدی راوالیولی ایتالیا در خطوط تولید با ظرفیت کم و متوسط است. این دستگاه در پروژههای رادمن در خطوط تولید بسیار استفاده شده و نیازهای خطوط تولید را بخوبی پاسخگو بوده است. همچنین جهت مشاوره و سفارش میزان فرمان لیزری یا غیر تماسی Touchless، میتوانید با کارشناسان رادمن در حوزه خطوط تولید در ارتباط باشید.
سوال اساسی در هنگام راه اندازی جایگان میزان فرمان، تجهیزات مورد نیاز برای این فرآیند است. آیا فقط داشتن دستگاه کافی است؟ دستگاه دارای چه تجهیزاتی است؟ بطور کلی می توان تجهیزات و ابزار آلات مورد نیاز را شامل موارد زیر دانست:
دستگاه میزان فرمان خود شامل ادواتی است که با خرید دستگاه، به مشتری تحویل داده میشود. این ادوات شامل:
مهمترین نکاتی که در خرید یک دستگاه میزان فرمان باید رعایت کرد را بطور خلاصه مرور میکنیم:
برندهای مطرح سازنده دستگاه میزان فرمان در دنیا، فراوانی زیادی ندارند و سالها تجهیزات و راهکارهای خودرا در این حوزه ارائه داده‌اند. از برندهای مشهور میتوان به:
اشاره کرد. این سه برند در دنیا، سوکان دار این حوزه از نظر فناوری و تکنولوژی و هچنین کیفیت ساخت هستند. در حال حاضر از این سه برند، تنها راوالیولی ایتالیا (راو ایتالیا) با بیش از 60 سال سابقه، توسط شرکت رادمن قابل تامین است.
مطالعه بیشتر
جهت آشنایی بیشتر با برندهای اروپایی، امریکایی و آسیایی این حوزه اینجا کلیک کنید.
رادمن را میتوان به عنوان مرجعی تخصصی در این حوزه بواسطه سالها تجربه دانست. از سال 1388، رادمن با ورود به حوزه تامین تجهیزات تخصصی صنعت خودرو، پروژه های موفقی در این حوزه به مرحله بهره برداری رسانده است. از تعمیرگاه های شخصی و کوچک تا مراکز خدمات پر ترافیک و نماینده های مرکزی خودروسازان و همچنین خطوط تولید خودرو، از تخصص رادمن در این حوزه بهره جسته اند. در ادامه به معرفی برخی از پروژه های رادمن خواهیم کرد:
بیش از 100 مرکز تخصصی خودروهای سواری و سنگین توسط رادمن به تجهیزات میزان فرمان تخصصی ( راوالیولی ایتالیا و دیگر برندهای اروپایی) مجهز شده اند. به عنوان مثال:
و دیگر مراکز خدمات خودرویی استاندارد سطح کشور.
رادمن افتخار تامین تجهیزات تنظیم زوایای چرخ در خطوط مونتاژ در بخش تست آخر خط EOL را در سال های گذشته داشته است و همچنان در پروژه های بسیاری در حوزه تولید خودروی سواری و سنگین، بعنوان مشاور، طراح و تامین کننده اصلی مشارکت دارد. برخی از پروژه های رادمن در خطوط تولید از قرار زیر است:
